不久前才買的450D+18-55kit+50 f1.8

想不到,沒拍個一萬張kit鏡就掛了

立馬變成手動老鏡?!



不能自動對焦對肉麻而言是個惡夢

這顆鏡頭外面也沒多少錢

送修竟然要600…on08

因此

肉拔只好自行維修哩

IMG_5700

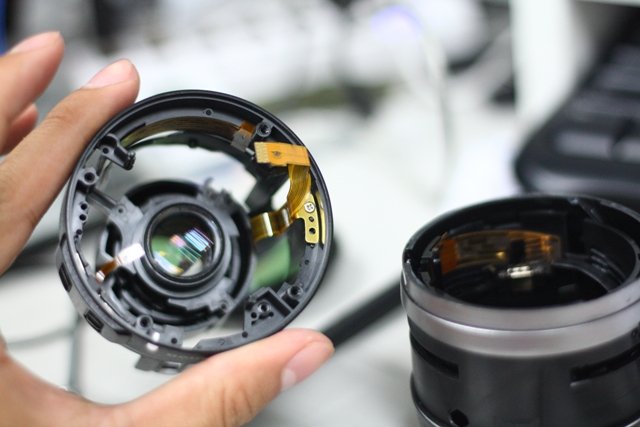

首先是把上面的4個螺絲轉開

然後會看到裡面有電路板(打開要小心…因為它的軟排線實在很脆弱…)

IMG_5701

再來是拆下對焦馬達

這裡我是先拆下馬達,再把電路全部裝回去

然後把對焦馬達也接上(但不裝進鏡頭裡)

之後再裝上機身對焦

確定是馬達壞還是別的原因on15



測試結果發現

馬達正常on20

(省下一筆錢)

IMG_5702

然後把鏡頭再次拆到剛剛的地方

接下來要拆鏡面

IMG_5704

把焦距環捏一下就可以拿起來了

拿下會看見三個螺絲

一樣把它轉開

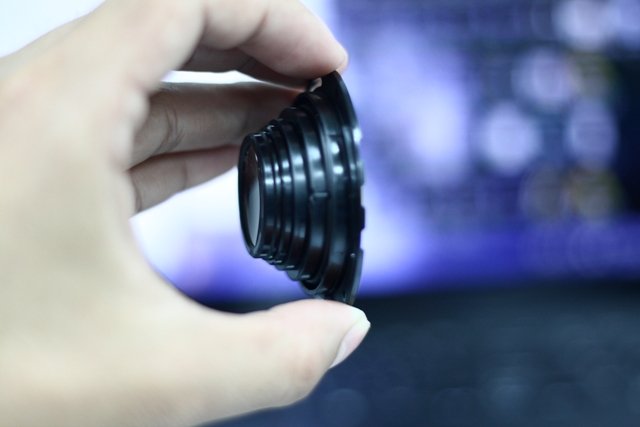

IMG_5706

將將

中間的鏡面就被拆下啦~

IMG_5705

此時

翻到鏡頭正面

把那圈有字的環用刀片小心拆下(力道要輕,不然變形後裝回去很難看)

這時也會看到三個螺絲

一樣把它轉開

IMG_5804

此時前鏡面就拆下哩

經過電錶仔細檢查

發現是裡面的軟排線斷惹on07

立馬去買一個新的換上

IMG_5803

他肉肉的…這條線竟然敢開價300NT…

要不是我沒時間

就自已接線省這筆了…on03

IMG_5805

照片中像梳子的地方就是放這條軟排線的地方

放進去後照原方法裝回去

(提醒想DIY的朋友們,拆很容易人人會,裝回去若是沒經驗的需要一些功夫唷!)

IMG_5808

中間過程就省略

直接裝到這

上對焦馬達

再來是電路板

然後鎖上螺絲

就完成哩~



中間過程當然免不了把每一面鏡面都清一次

不外乎用鏡面清潔濟+吹球+拭鏡筆on07



從此之後

18-55 kit又再次復活~~

維修費共計300元

費時1hr
